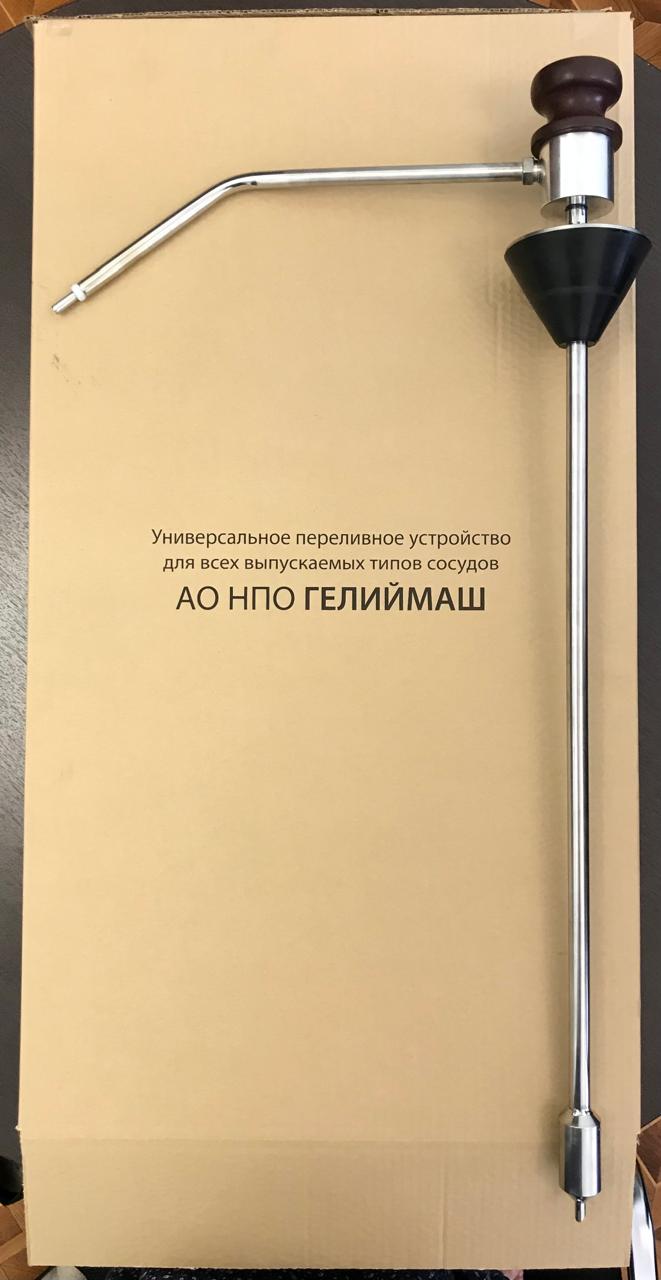

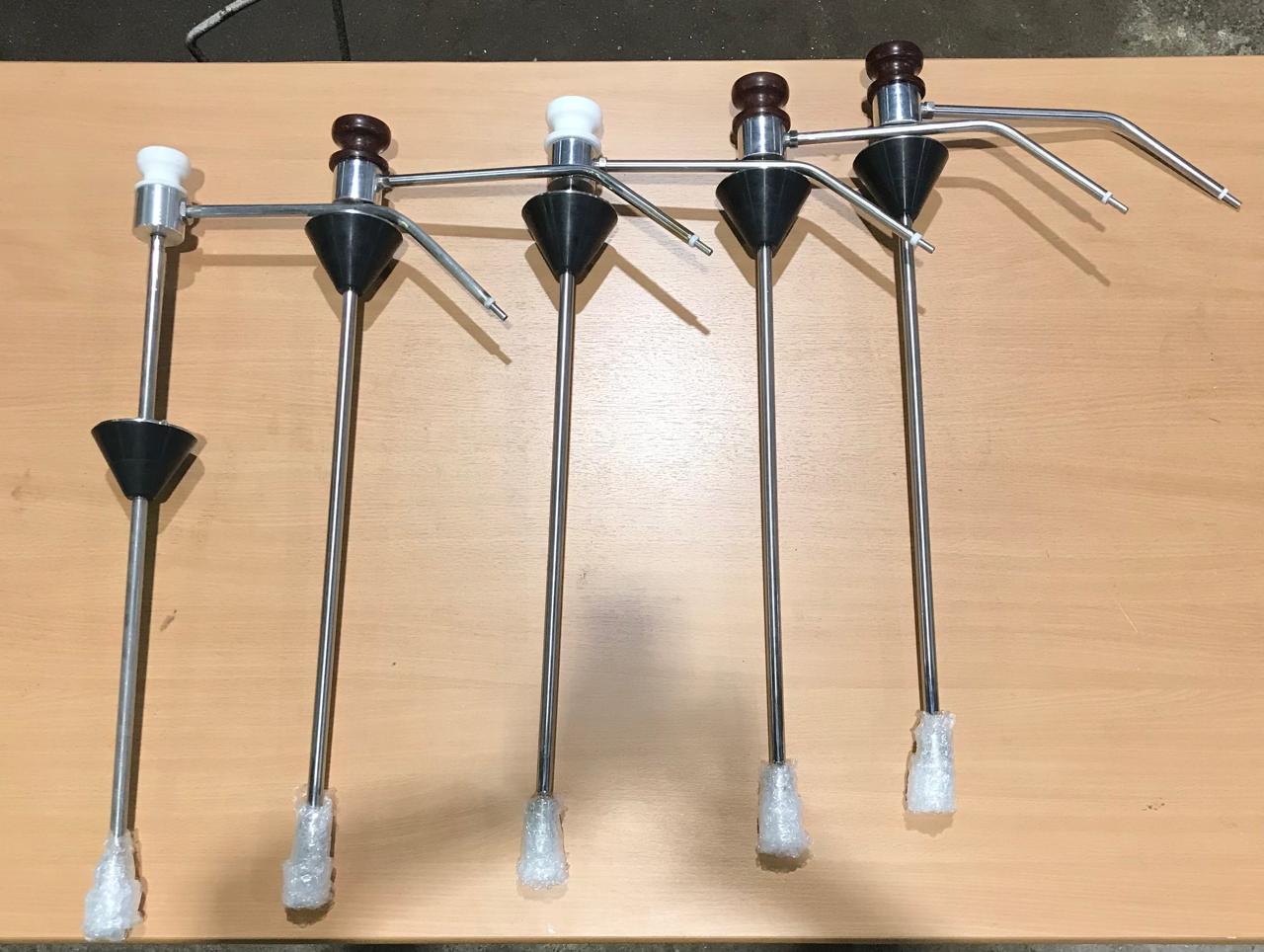

Переливное устройство предназначено для непрерывного или периодического перелива жидкого азота из сосудов Дьюара и других сосудов с диаметром горловины 58 мм и глубиной не менее 610 мм. Устройство оснащено испарителем с вентилем для быстрого подъема давления в сосуде, металлорукавом с диаметром проходного сечения 8 мм и длиной 1,5 м и предохранительным и газосбросным клапанами, вентилем выдачи жидкости и мановакууметром. Перелив можно в любое время остановить и начать снова. Устройство обеспечивает скорость перелива азота до 1 л/мин., для удобства работы устройство снабжено пластиковыми ручками.
Наименование параметра | УП-60/525 | УП-60/610 |
Рабочее давление, МПа | 0,02-0,06 | 0,02-0,06 |
Внутренние диаметр переливного шланга, мм | 8 | 8 |
Скорость перелива азота при давлении 0,04 МПа, л/мин | 1 | 1 |
Габаритные размеры, мм: – диаметр испарителя – высота рабочей части переливного устройства |
⠀ 100 525 |
⠀ 100 610 |
Масса переливного устройства без сифонов и шланга, кг | 3,34 | 3,47 |
