На базе криогенной емкости РТВ-1,8/0,25 созданы установка газификационная стационарная СГУ-7КМ-У и установка газификационная транспортабельная ГУ-7 (контейнерное исполнение), предназначенные для хранения сжиженных кислорода или азота и их газификации с последующим наполнением баллонов или подачи газа в линию потребления под давлением до 40,0МПа.

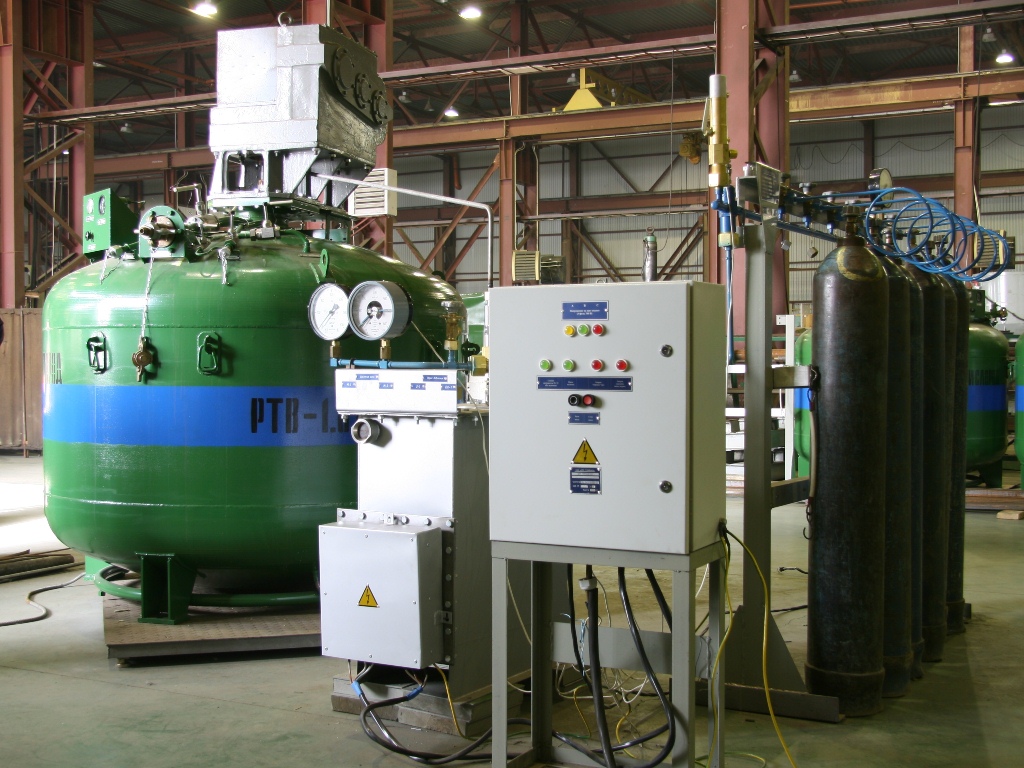

Газификатор СГУ

Установки могут применяться в различных областях, связанных с использованием кислорода или азота.

Техническая характеристика Газификатора СГУ, ГУ



ПараметрЗначение
Производительность при давлении газа 35 МПа, нм³/ч
- по кислороду
220±20
- по азоту
160±15
Максимальное давление газа, МПа, не более40,0
Количество сжиженного газа, заливаемого в резервуар, кг
- кислорода
2000
- азота
1440
Максимальная потребляемая мощность, кВт, не более59,0
Габаритные размеры стационарной установки, мм
- длина
3 500
- ширина
2 200
- высота
2 291
Масса стационарной установки, кг2 360
Габаритные размеры транспортабельной установки, мм, не более
- длина
6 058
- ширина
2 438
- высота
2 591
Масса транспортабельной установки, кг5 500

Принцип работы Газификатора СГУ

Погружной поршневой насос нагнетает сжиженный газ (кислород или азот) в змеевик испарителя, расположенный в водяной ванне с электрообогревателями, где криогенная жидкость полностью испаряется с одновременным повышением давления. После испарителя подогретый газ под давлением подается на  наполнительную рампу или в линию потребителя. Щит управления автоматически поддерживает в испарителе заданную температуру воды.

Условия эксплуатации Газификатора СГУ

Газификатор может эксплуатироваться при температуре окружающего воздуха
от минус 50 °С до плюс 50 °С и относительной влажности не более 98% (при температуре 35 °С).
Климатическое исполнение газификатора «У» категории размещения «2» согласно
ГОСТ 15150.

Выбор помещения или площадки для эксплуатации должен проводиться согласно «Правилам по проектированию производств продуктов разделения воздуха» по СТО 002 099 64.01-2006, п. 7. Хранение и газификация жидких продуктов разделения воздуха.
